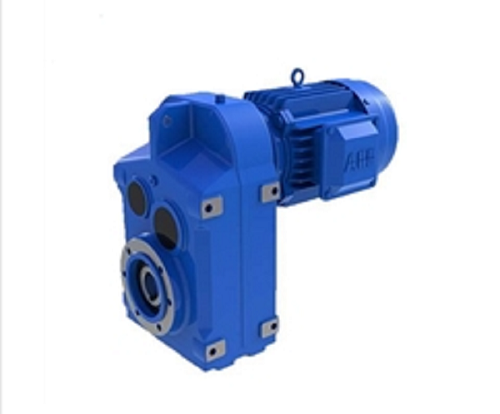

GKAF57-123.85-Y2-80M2-4-0.75KW-A-M5-0減速機詳解

GKAF：表示減速機的類型為傘齒輪 - 斜齒輪減速機。其中 G代表通用型，KA 表示軸裝式斜齒輪 - 錐齒輪減速機，F(xiàn) 表示帶法蘭盤

57：是減速機的機型號，用于標識減速機的規格

123.85：指的是傳動比，即輸入軸轉速與輸出軸轉速的比值為 123.85，意味著輸入軸轉 123.85 圈，輸出軸轉 1 圈

Y2：表示電機的類型為 Y2 系列電機

80M2：代表電機機座號

4：表示電機的極數為 4 極

0.75KW：是減速機所匹配電機的功率，即該減速機適用的電機功率為 0.75 千瓦

A：表示輸出端方向。

M5：代表安裝方位，表明減速機的安裝方式和位置

0：表示電機的接線盒位置為 0° 方向

工作原理

該減速機基于錐齒輪和斜齒輪傳動原理工作。動力從電機輸入到減速機的輸入軸，輸入軸上的錐齒輪與中間軸上的錐齒輪相互嚙合，實現一級減速和扭矩傳遞，改變動力傳遞方向；中間軸上的斜齒輪再與輸出軸上的斜齒輪嚙合，進行二級減速和扭矩傳遞，進一步降低轉速、增大扭矩，最終通過輸出軸輸出符合要求的轉速和扭矩，以滿足設備的工作需求。

技術參數

輸入功率：一般與所匹配的 0.75KW 電機相對應，輸入功率為 0.75KW

速比：固定為 123.85，屬于較大速比，能將電機的高轉速大幅降低為輸出軸的低轉速

效率：傘齒輪 - 斜齒輪減速機的效率較高，通常能達到 85% - 95% 左右

產品特點

品質與工藝：采用德國 SEW 新圖紙及制造工藝生產，既保證了歐洲品質，同時又降低了制造成本

設計優勢：從箱體到內部齒輪，采用先進的模塊化設計，減少了零部件的種類和庫存量，縮短了交貨期，方便規格生產和靈活選型

齒輪性能：齒輪采用高純凈度合金鋼 20CrMnTi 滲碳淬火，齒面硬度高達 60±2HRC，齒面磨削精度高達 5-6 級，可降低噪聲，提高減速機的承載能力

箱體結構：整體式高強度鑄造箱體，結構剛度良好，易于提高軸的強度和軸承壽命，鑄造箱體的流線型設計，利于風扇冷卻。也有鋁合金壓鑄殼體，外形美觀、輕巧、散熱性好

應用場景

礦山機械：如礦石提升機、破碎機等設備，需要大扭矩來驅動，GKAF57 減速機可將電機的高轉速轉換為低轉速、大扭矩，滿足設備的工作要求，確保礦石的提升和破碎等作業順利進行

化工設備：在攪拌機、物料輸送裝置等化工設備中，該減速機能夠提供穩定的動力傳輸，精確控制轉速和扭矩，使物料攪拌均勻、輸送順暢，保證化工生產過程的穩定性和產品質量

建筑機械：例如混凝土攪拌機、卷揚機等，GKAF57 減速機可幫助這些設備實現高效的動力傳遞，滿足不同工況下的轉速和扭矩需求，提高建筑施工的效率和質量

食品飲料機械：在食品加工生產線的輸送帶、灌裝設備等中，能實現精確的速度控制和穩定的動力輸出，確保食品的輸送和灌裝等環節準確無誤，符合食品生產的衛生和質量標準
