湖北程力東風天錦，解放洗掃車整車性能與主要技術參數
|
項目 |
單位 |
CLW5160TXSD4型洗掃車 |
CLW5160TXSC4型洗掃車 |
|
作
業
性
能 |
洗
掃
作
業 |
最大洗掃寬度（含路緣清洗寬度） |
m |
4．1 |
|
路面洗掃寬度（不含路緣清洗寬度） |
m |
3．5 |
|
洗掃速度 |
Km/h |
5∽13 |
|
清洗水額定壓力 |
MPa |
10 |
|
清洗水額定流量 |
L/min |
122 |
|
清
掃
作
業 |
清掃寬度 |
m |
3．5 |
|
清掃速度 |
Km/h |
3∽15 |
|
保潔速度 |
Km/h |
3∽20 |
|
最大清掃能力 |
M2/h |
70000 |
|
卸料角 |
° |
≥48 |
|
低壓沖洗寬度 |
m |
24 |
|
清水箱總?cè)莘e |
L |
9000 |
|
垃圾箱總?cè)莘e |
L |
7000 |
|
行駛性能 |
最高車速（滿載） |
km/h |
90 |
|
最大爬坡角 |
° |
30 |
|
制動距離（滿載30Km/h） |
m |
≤10 |
|
最小轉彎直徑 |
m |
19 |
|
燃油消耗量 |
限定工況百公里燃油消耗量 |
L/100km |
18 |
|
|
全洗掃作業
作業速度
7km/h
（2檔怠速） |
副發動機轉速1850r/min |
L/h |
13．7 |
|
|
L/10000m2 |
5．64 |
|
|
副發動機轉速1600r/min |
L/h |
8．9 |
|
|
L/10000m2 |
3．76 |
|
|
全掃作業
作業速度
7km/h
（2檔怠速） |
副發轉速1850r/min |
L/h |
11．1 |
|
|
L/10000m2 |
4．59 |
|
|
副發轉速1600r/min |
L/h |
7．2 |
|
|
L/10000m2 |
3．12 |
|
|
質量參數 |
整車整備質量 |
Kg |
11650 |
|
最大總質量 |
kg |
16000 |
|
結構尺寸 |
外形尺寸（長X寬X高） |
mm |
8580×2490×3100 |
|
軸距 |
mm |
5000 |
|
輪距 |
前輪 |
mm |
1880 |
|
后輪 |
mm |
1860 |
|
接近角 |
° |
20 |
|
離去角 |
° |
17．5 |
|
最小離地間隙 |
mm |
275 |
|
項目 |
CLW5160TXSD4型洗掃車 |
CLW5160TXSD4型洗掃車 |
|
汽
車
底
盤 |
底盤型號、類別、生產企業 |
東風DFL1160BX |
中國第一汽車集團公司 |
|
發動機型號、生產企業 |
東風康明斯B80 |
解放 BF6M2012-20E4 |
|
發動機額定功率 |
136kw/2500r/min |
150kw/2500r/min |
|
變速箱型號 |
DF6S900 |
|
變速箱速比 |
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 |
|
驅動軸 |
單級雙曲線齒輪主主減速器
速比i=5.143 |
單級雙曲線齒輪主主減速器
速比i=5.571 |
|
輪胎 |
前輪 |
10.00-20(10.00R20) |
|
后輪 |
10.00-20(10.00R20) |
|
燃油種類 |
滿足第三階段排放要求的柴油，根據氣溫選用合適的柴油牌號 |
滿足第四階段排放要求的柴油，根據氣溫選用合適的柴油牌號 |
|
副
發
動
機 |
標準配置 |
型號、生產企業 |
EQ6BT5.9(國Ⅰ機)
東風康明斯發動機有限公司 |
EQB160-20(國Ⅱ機)
東風康明斯發動機有限公司 |
|
功率 |
118kw/2500r/min |
118kw/2500r/min |
|
選裝配置 |
型號、生產企業 |
EQB160-20(國Ⅱ機)
東風康明斯發動機有限公司 |
EQ6BT5.9(國Ⅰ機)
東風康明斯發動機有限公司 |
|
功率 |
118Kw/2500r/min |
|
離合器 |
汽車離合器，氣動驅動，電氣自動控制 |
|
風
機 |
型式 |
專用高壓離心風機 |
|
額定轉速 |
2600r/min |
|
傳動型式 |
窄V帶傳動 |
|
液
壓
系
統 |
型式 |
開式，電液控制集中操縱 |
|
主要元件 |
齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊等 |
|
溢流壓力 |
15MPa |
|
液壓油容量 |
60L |
|
電
氣
系
統 |
控制方式 |
PLC控制+手動控制、語言報警、機電液互鎖等 |
|
底盤車系統電壓 |
24V |
|
工作裝置系統電壓 |
24V |
|
蓄電池型號 |
12V-140A.H(2只串聯) |
|
高
壓
清
洗
系
統 |
高壓水泵 |
型式 |
柱塞泵 |
|
型號 |
意大利Pratissoli KF36 |
|
額定壓力 |
16MPa |
|
系統使用壓力 |
10MPa |
|
額定流量 |
122L/min |
|
額定轉速 |
1000r/min |
|
水閥及控制 |
水閥型式 |
高壓不銹鋼球閥，10MPa |
|
控制方式 |
氣缸驅動，電氣控制 |
|
噴水桿噴嘴型式 |
高壓洗滌型 |
|
項目 |
CLW5160TXSD4, |
CLW5160TXSC4 |
|
低壓沖洗系統 |
低壓水泵 |
型號 |
80QZB60/90 |
|
流量 |
60m3/h |
|
揚程 |
90m |
|
沖洗寬度 |
24m |
|
掃盤降塵系統 |
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 |
|
清
掃
系
統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
|
掃刷直徑 |
φ900mm |
|
掃盤速度 |
高速檔（正常作業檔）：100r/min；中速檔：80r/min；低速檔：60r/min |
|
掃盤傾角調整 |
前傾：4°-6°；外傾2°-4° |
|
吸
嘴 |
型式 |
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿，吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 |
|
吸管直徑 |
2Xφ180mm |
|
工作時剛性部分離地間隙 |
5-10mm |
|
左右噴桿 |
噴桿擺動 |
氣缸驅動，電氣自動控制，擺動角78° |
|
噴桿離地高度 |
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm |
|
噴桿總數量 |
8只，每側4只 |

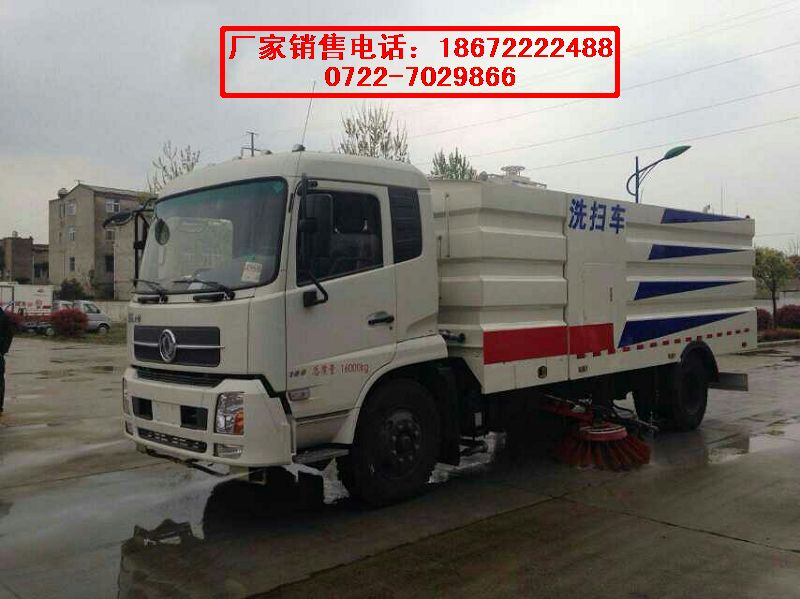

程力威洗掃車 CLW5160TXSD4,CLW5160TXSC4型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、局部頑漬定點沖洗、低壓沖洗、噴霧除塵、吸污排水等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。
程力威洗掃車 CLW5160TXSD4,CLW5160TXSC4型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。 |
